Iċ-ċentru tal-magni tat-tip gantry ġie soġġett għal analiżi ta 'elementi finiti tal-istruttura tal-magna mid-disinn bażiku għad-diversi stadji li jiżguraw makkinar kontinwu ta' veloċità għolja u ta 'preċiżjoni għolja. Il-kolonna ta 'qawwa għolja u s-sodda ta' medda kbira jiffurmaw il-bażi tal-prestazzjoni għolja tal-magna.
parametri
| Puplesija Mekkanika | Oġġett | LM-4027 | LM-4023 | LM-6027 | LM-8032 |
| Ivvjaġġar tal-assi X | 4000mm | 4000mm | 6000mm | 8000mm | |
| Ivvjaġġar tal-assi Y | 2700 (subtrip20003050)mm | 2200 (subtrip20002700)mm | 2700 (subtrip20003050)mm | 3200 (subtrip20003800)mm | |
| Ivvjaġġar tal-assi Z | 1000mm | 1250mm | |||
| Distanza mit-tarf tal-magħżel sal-mejda tax-xogħol | 280-1280mm | 300-1550mm | |||
| Għoli tal-pass tal-gantry | 1400mm | 1730mm | |||
| Wisa' tal-gantry | 2700mm | 2300mm | 2700mm | 3200mm | |
| Bank tax-xogħol | Daqs tal-mejda tax-xogħol | 4000 * 2300mm | 4000 * 2000mm | 6000 * 2300mm | 8000 * 2500mm |
| Numru/daqs/spazjar tat-tip T | 11*28*200 | 9*28*200 | 11*28*200 | 11*28*200(2侧2*28*180) | |
| Kapaċità massima li ġġorr it-tagħbija | 12000kg | 18000kg | 30000kg | ||
| Magħżel | Veloċità tal-magħżel | 50-6000RPM | |||
| Modalità tas-sewqan | ċinturin tas-sewqan tal-ġilda | drive sinkroniku taċ-ċinturin | ċinturin tas-sewqan tal-ġilda | ||
| Torque tal-mutur tal-magħżel (ratat/massimu) | 140/223N·m | ||||
| Qawwa tal-mutur prinċipali | 22/26Kw | ||||
| Servo assi | X/Y/Z veloċità li tiċċaqlaq malajr | 10/10/10m/min | 8/10/10m/min | ||
| Qtugħ tal-veloċità tal-għalf | 1-8000mm/min | 1-6000mm/min | |||
| Modalità kontrapiż | kontropiż tan-nitroġenu | ||||
| Ammont minimu ta' għalf | 0.001mm | ||||
| Għodda/rivista tal-għodda | Forma ta' rivista tal-għodda | Magazin tal-għodda ATC (mhux obbligatorju) | |||

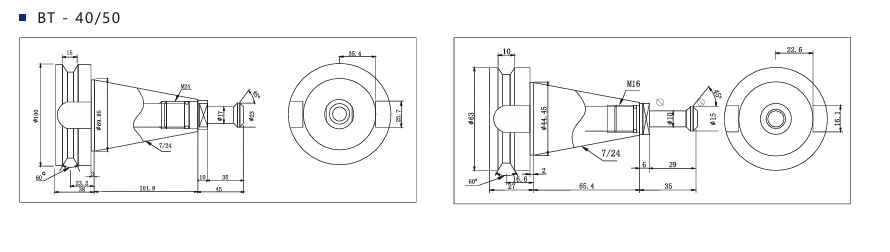

| Speċifikazzjonijiet tad-detentur tal-għodda | BT-50 | ||||
| Tul massimu tal-għodda | BT-50 | ||||
| Preċiżjoni ewlenija (vjaġġ sħiħ) | Preċiżjoni tal-pożizzjonament | {{0}}.0}2/0.018/0.015mm | {{0}}.0}2/0.018/0.015mm | {{0}}.035/0.018/0.015mm | {{0}}.0}45/0.025/0.018mm |
| Irrepeti l-eżattezza tal-pożizzjonament | {{0}}.015/0.012/0.01mm | {{0}}.0}15/0.012/0.01mm | {{0}}.0}2/0.012/0.01mm | {{0}}.0}25/0.015/0.012mm | |
| Oħrajn | Footprint tal-magna u għoli | 10300*5760*5050 | 9830*5200*5370 | 14300*5760*5050 | 20300*6970*5470 |
| Piż tal-magna (bejn wieħed u ieħor) | 42000kg | 40000kg | 54000kg | 97000kg | |
| Sistema CNC | FANUC 0iMF PLUS | ||||
karatteristiċi tad-disinn taċ-ċentru tal-magni tat-tip gantry
1. Y-axis jadotta linja ta 'gwida lineari, l-ebda fenomenu ta' tkaxkir b'veloċità baxxa, u jadotta wkoll disinn ta 'struttura differenzjali tas-segment ta' gwida biex tnaqqas il-mument tal-inklinazzjoni tas-sarġ slide u l-muntun.
2. Gwida lineari tar-rombli biex ittejjeb il-ġarr tat-tagħbija.
3.Z-axis jadotta kontropiż tal-pressjoni taż-żejt tan-nitroġenu biex jibbilanċja l-kwalità.
Komponenti ewlenin
L-apparat li jbiddel l-għodda awtomatika (mhux obbligatorju) jikkonsisti f'magażin tal-għodda u driegħ tal-bdil tal-għodda.
Il-kontroll tal-HRV tal-mutur tal-magħżel jagħmel il-kontroll aktar effiċjenti u jiġġenera inqas sħana, u huwa ddisinjat biex ikun reżistenti għall-ilma skont standards internazzjonali (IEC).
Konfigurazzjoni tal-ħardwer tas-sistema ta 'kontroll CNC għal ċentru tal-magni tat-tip gantry:
Numru ta 'assi ta' kontroll: assi X, Y, Z u magħżel wieħed.
Numru ta 'assi ta' rabta: X, Y, Z rabta ta 'tliet assi
Panel ta 'tħaddim: tastiera CNC b'funzjoni sħiħa
Interface ta 'komunikazzjoni bejn il-bniedem u l-magna: konfigurazzjoni standard PCU50
Modulu ta' input/output: Modulu ta' input/output separat 57-300 estiż minn modulu ta' interface IM361.
Applikabbli għall-ipproċessar ta 'partijiet kbar tal-karti tal-folji tal-metall, forom u oħrajn. Huwa kapaċi tħin, boring, tħaffir (tħaffir, espansjoni, reaming), tapping tal-ħajt, countersinking u multi-proċessi oħra.
